Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Επαφές Πολωνοί: | 2 + PE (3Pin) | Μήκος καλωδίων: | 1m |
---|---|---|---|
Γένος συνδετήρων: | Αρσενικός συνδετήρας | Σακάκι καλωδίων: | PVC ή PUR |
Keyway κωδικοποίηση: | Κώδικας του S | Πρότυπα αναφοράς: | IEC 61076 2 111 |
Χρώμα καλωδίων: | Μαύρος | Λήξη: | Πτύχωση |

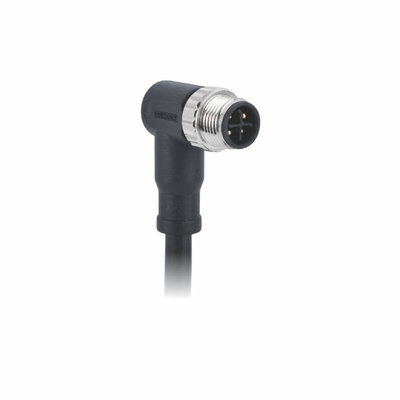

Υψηλό φως: | Unshielded κυκλικός συνδετήρας M12,κυκλικός συνδετήρας 12A M12 |
Τεχνικά στοιχεία συνδετήρων
|
|||||||||
Πρότυπος αριθμός
|
MC03C1LCSB16CK10
|
||||||||
Συνδετήρες αριθ.
|
2+PE (3Pin)
|
||||||||
Σύστημα κλειδώματος
|
M12×1.0 βίδα
|
||||||||
Εκτιμημένη τάση |
630V εναλλασσόμενο ρεύμα
|
||||||||
Τάση ώθησης | 5000V | ||||||||
Μετρητής καλωδίων
|
1.5mm ² (AWG 16)
|
||||||||
Πέρα από τη σχηματοποίηση
|
TPU
|
||||||||
Αντίσταση μόνωσης
|
≥100MΩ
|
||||||||
Αντίσταση επαφών
|
≤5mΩ
|
||||||||
Μεταφορέας επαφών
|
PA66 + GF | ||||||||
Επένδυση επαφών
|
Au (χρυσός)
|
||||||||
Βαθμός προστασίας
|
IP67, IP68
|
●Εγκρίσεις IP67 IP68 IP69K και UL
●Προσαρμοσμένο μήκος καλωδίων με το PVC LSZH Ethernet Profinet PUR
●Αντιδονητικό σχέδιο βιδών κλειδώματος
●Οι εύρωστες βίδες συζεύξεων μετάλλων με το αντιδονητικό σχέδιο, 48 ώρες αλατίζουν τη δοκιμή ψεκασμού
●Εφαρμογή: Profibus
●Σειρά θερμοκρασίας: Δυναμικό -25 ~ 80℃, στατικό: -40 ~ 80℃.
●RoHS, ΠΡΟΣΙΤΟΤΗΤΑ υποχωρητική.
FAQ
●Τι είναι κωδικοποίηση M12;
Με απλά λόγια, οι κώδικες M12 έχουν ως σκοπό να κρατήσουν τα καλώδια με τις σωστές συνδέσεις για να εξασφαλίσουν ότι, παραδείγματος χάριν, ένα καλώδιο τροφοδοσίας εναλλασσόμενου ρεύματος δεν γαντζώνεται επάνω με ένα καλώδιο Ethernet.
●Τι είναι M12 Ethernet;
Ο συνδετήρας βουλωμάτων τέσσερις-καρφιτσών M12 με την κωδικοποίηση Δ έχει οριστεί ήδη ως βιομηχανικά πρότυπα Ethernet σύμφωνα με το IEC 61067 2 101 τροποποίηση 1. PNO υποστηρίζει επίσης τη χρήση αυτού του τύπου συνδετήρων και την έχει περιλάβει μέσα στο Profinet του που τηλεγραφεί τις προδιαγραφές παράλληλα με τον αντιφατικό συνδετήρα RJ45.
●Τι είναι η EMI και προστατευτικό κάλυμμα RFI;
Η προστασία της EMI και το προστατευτικό κάλυμμα RFI μειώνουν την ηλεκτρονική ευαισθησία δυσλειτουργίας με το φράξιμο των ανεπιθύμητων εξωτερικών ηλεκτρομαγνητικών κυμάτων ή την παρεμπόδιση των εσωτερικών ηλεκτρομαγνητικών κυμάτων από την εκπομπή και την παρέμβαση άλλες κυκλώματα ή συσκευές.
